Устройство контроля внешнего освещения УКВО
Устройство контроля внешнего освещения УКВО — диагностика ламп заградительных огней на мачтах связи

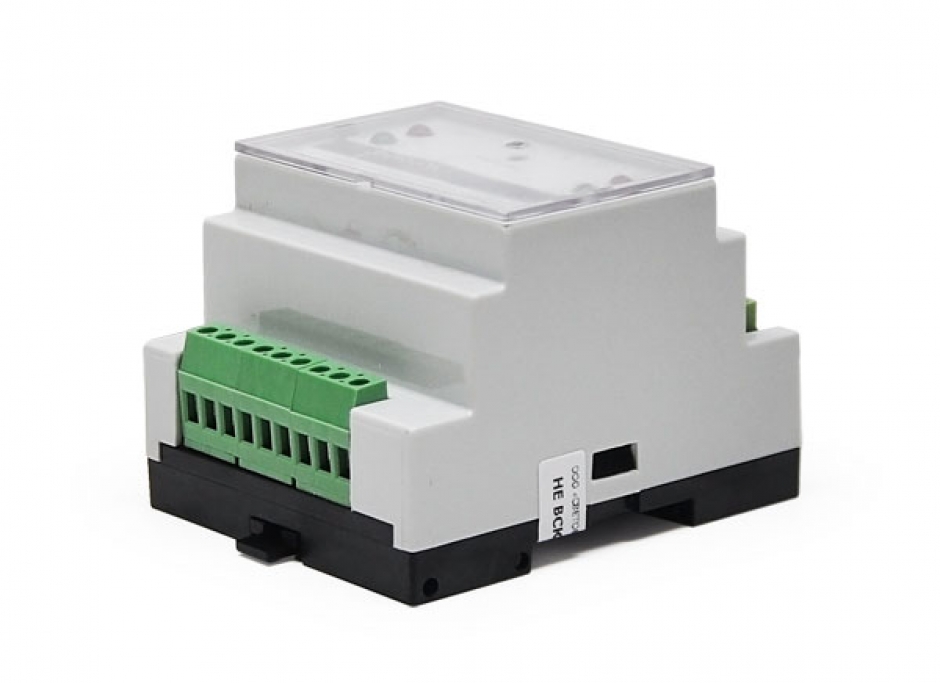

Устройство контроля внешнего освещения УКВО предназначено для проверки работоспособности ламп внешнего освещения, расположенных на мачтах сотовой связи, и выработки аварийного сигнала при их неисправности. Это решение для обслуживающих организаций, служб эксплуатации вышек и энергетиков, которым важно знать о перегоревшей лампе до того, как это заметит авиация.
Прибор контролирует ток и напряжение в цепи питания ламп. Если параметры выходят за допустимые пределы (отклонение более 25% по мощности или 18% по напряжению), устройство выдаёт релейный сигнал «неисправность» на внешнюю систему диспетчеризации. Также УКВО может применяться для контроля любых потребителей постоянного тока с соответствующей мощностью и напряжением.
Ключевые особенности:
- 🔍 Контроль двух цепей: Устройство проверяет работоспособность двух независимых каналов освещения (например, два яруса огней на мачте).
- 🔔 Аварийный сигнал: При неисправности выдаёт релейный сигнал (NC/NO) для подключения к системе диспетчеризации или пульту.
- ⚡ Встроенный шунт: Измерение тока без внешних датчиков. Падение напряжения на шунте — не более 1,2 В.
- 🎛️ Калибровка: Кнопка «Калибровка» позволяет настроить контролируемые параметры под конкретную нагрузку.
- 🛡️ Гальваническая развязка: Релейные выходы изолированы от устройства и между собой — безопасно для внешних цепей управления.
- 📊 Индикация: Два светодиода (красный/зелёный) на каждый канал — визуальный контроль состояния.
Где применяется:
- Мачты сотовой связи — контроль ламп заградительных огней.
- Объекты с потребителями постоянного тока — контроль любых цепей с напряжением 18–85 В.
- Службы эксплуатации вышек и энергетических объектов — раннее обнаружение неисправностей.
Варианты исполнения:
- УКВО 1х2/18-85В/1,5А — базовый блок (без бокса).
- УКВО 1х2/18-85В/1,5А-ОУ — блок в боксе ОУ с двумя автоматами 2А.
Что входит в комплект:
- 📦 Устройство контроля УКВО — 1 шт.
- 📄 Паспорт и руководство по эксплуатации.
Как купить УКВО в Минске?
Компания «АльфаПолюс» предлагает устройства контроля внешнего освещения УКВО. Мы поставляем оригинальное оборудование с полным пакетом документов. Срок поставки — 5 рабочих дней. Проконсультируем по подбору.
🧠 Совет от инженера «АльфаПолюс»
Зачем нужно УКВО? На мачтах сотовой связи лампы заградительных огней работают постоянно, но их никто не проверяет вручную. УКВО автоматически следит за током и напряжением в цепи каждой лампы. Если лампа перегорела или напряжение упало — устройство сразу подаёт сигнал на пульт диспетчера. Это позволяет отправить ремонтную бригаду до того, как объект останется без световой маркировки.
Как выбрать версию: Если у вас уже есть шкаф управления с автоматами — берите базовый УКВО (без бокса). Если шкафа нет или вы хотите готовое решение — берите УКВО-ОУ в боксе с автоматами 2А.

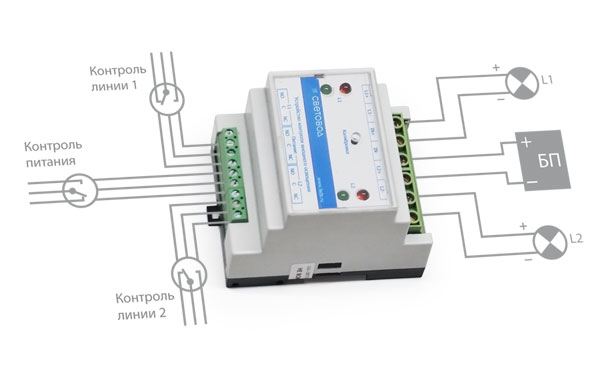

Важно при монтаже: Подключение силовых цепей разрешается только при отсутствии напряжения. Устройство контролирует постоянный ток, поэтому соблюдайте полярность. Для калибровки подайте номинальное напряжение и кратковременно нажмите кнопку «Калибровка» — устройство запомнит параметры исправной цепи.
📋 Технические характеристики УКВО 1х2/18-85В/1,5А
| Характеристика | Значение | 🧠 Подсказка от «АльфаПолюс» |
|---|---|---|
| Назначение | Контроль работоспособности ламп внешнего освещения | Для мачт сотовой связи и любых потребителей постоянного тока. |
| Количество контролируемых цепей | 2 | Два независимых канала — например, два яруса огней. |
| Напряжение питания | 18–85 В (постоянный ток) | Работает от стандартных цепей питания 24 В, 48 В, 60 В. |
| Ток контролируемой цепи | от 0 до 1,5 А | Достаточно для питания мощных LED-ламп заградительных огней. |
| Потребляемый ток | не более 30 мА | Сам блок потребляет минимум — не влияет на бюджет. |
| Тип выходных сигналов | Релейные, гальванически развязанные (NC/NO) | Безопасно подключать к любым системам диспетчеризации. |
| Точность контроля | По напряжению ±18%, по мощности ±25% | Ложные срабатывания исключены — контроль 100 раз в секунду с осреднением [citation:1]. |
| Индикация | LED (красный/зелёный на каждый канал) | Визуальный контроль состояния каналов на корпусе. |
| Степень защиты | IP20 | Для установки в шкафу или боксе ОУ. |
| Диапазон температур | -20°C … +40°C | Для эксплуатации в отапливаемых помещениях или шкафах. |

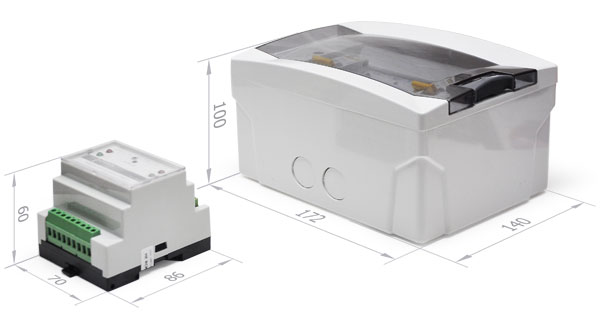

| Габариты (Д×Ш×В) | 86 × 70 × 60 мм | Компактный корпус. |
| Масса | 0,1 кг (без бокса) / 0,2 кг (в боксе) | Лёгкий, не перегружает DIN-рейку или шкаф. |
| Производитель | Россия | — |
| Срок поставки | 5 рабочих дней | Уточняйте у менеджера. |
