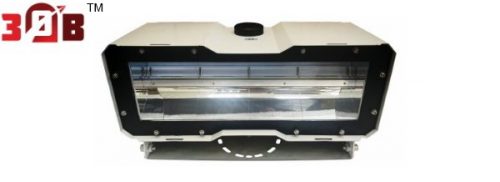

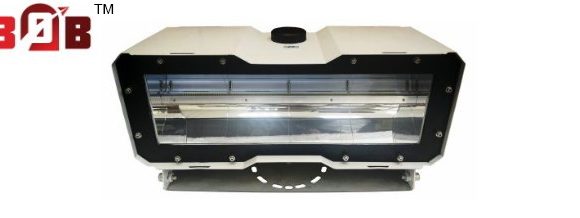

Заградительный огонь высокой интенсивности ЗОВ-А
Заградительный огонь высокой интенсивности ЗОВ-А — светомаркировка объектов выше 150 метров
ЗОВ-А — это заградительный огонь высокой интенсивности типа «А», предназначенный для световой маркировки сверхвысотных объектов: телебашен, мачт связи, дымовых труб, высотных зданий и градирен высотой более 150 метров.
Огонь формирует мощный белый проблесковый сигнал с силой света 200 000 кд в дневное время, что обеспечивает видимость объекта пилотами на большом расстоянии. Интеллектуальная система автоматически регулирует интенсивность в зависимости от фоновой яркости: 20 000 кд в сумерках и 2000 кд ночью.
ЗОВ-А относится к огням секторного типа с узкой диаграммой направленности: вертикальный угол 3°, горизонтальный — 90°. Это позволяет концентрировать световой поток в приоритетных навигационных секторах, не создавая светового загрязнения для жилых зон.
Ключевые особенности:
- Мощный световой сигнал: 200 000 кд днём, 20 000 кд в сумерках, 2000 кд ночью. Автоматическая регулировка по фотодатчику.
- Прецизионная оптика: Узкий луч 3°×90° с высокоточными рефлекторами (КПД отражения до 98%). Свет направлен строго к горизонту — туда, где его видит пилот.
- Экстремальная стойкость: Работает при температуре от -50°C до +50°C, IP67 (полная защита от воды и пыли), выдерживает ветровые нагрузки до 240 км/ч.
- Защита от обледенения: Адаптивная терморегуляция предотвращает обледенение оптики и деградацию светового потока.
- Интеллектуальное питание: Вход 220В AC или 72В DC. Потребляемая мощность — менее 29 Вт. Встроенная защита от перенапряжений до 5 кА].
- Интеграция в системы диспетчеризации: Встроенный мониторинг состояния, контроль работоспособности каждого сегмента.
- Регулируемая частота проблеска: 40–60 вспышек в минуту.
Где применяется:
- 🗼 Телебашни и радиомачты высотой более 150 м.
- 🏭 Дымовые трубы и градирни промышленных предприятий.
- 🏢 Сверхвысотные здания и антенны.
- ⚡ Опоры ЛЭП и линии электропередач.
Конструктивные особенности:
- Корпус из нержавеющей стали.
- Крышка из высокопрочного УФ-стабилизированного поликарбоната.
- Прецизионный рефлектор с зеркальным покрытием (вакуумное напыление).
- Предварительно смонтированный кабель для упрощения подключения.
Что входит в комплект:
- 📦 Заградительный огонь ЗОВ-А — 1 шт.
- 📄 Паспорт и руководство по эксплуатации.
- 📜 Сертификаты соответствия.
Как купить ЗОВ-А в Минске?
Компания «АльфаПолюс» осуществляет поставки заградительных огней высокой интенсивности. Мы предлагаем оригинальное оборудование с полным пакетом документов. Срок поставки уточняйте у менеджеров.
📋 Технические характеристики ЗОВ-А
| Характеристика | Значение | 🧠 Подсказка от «АльфаПолюс» |
|---|---|---|
| Маркировка | ЗОВ-А (ICAO тип А) | Для объектов высотой более 150 м. |
| Сила света (день) | 200 000 кд (±25%) | Максимальная видимость днём. Автоматически снижается в сумерках. |
| Сила света (сумерки) | 20 000 кд (±25%) | Снижение интенсивности, чтобы не ослеплять. |
| Сила света (ночь) | 2000 кд (±25%) | Минимальная яркость для ночного времени. |
| Цвет свечения | Холодный белый (6000K) | Стандарт ICAO для огней высокой интенсивности. |
| Режим работы | Проблесковый (40–60 вспышек/мин) | Частота регулируется под требования объекта. |
| Напряжение питания | AC 220В, 50 Гц / DC 72В | Два варианта подключения. |
| Потребляемая мощность | < 29 Вт | Экономичное энергопотребление при высокой яркости. |
| Степень защиты (IP) | IP67 | Полная пыленепроницаемость, защита от воды и кратковременного погружения. |
| Светораспределение (верт.) | 3° | Узкий вертикальный луч — свет направлен к горизонту. |
| Светораспределение (гор.) | 90° | Секторный обзор — свет в приоритетных направлениях. |
| Защита от перенапряжения | 5 кА (встроенная) | Защита от грозовых импульсов. Важно: требуется внешняя молниезащита объекта. |
| Рабочая температура | -50°C … +50°C | Для любых климатических зон. |
| Предельная ветровая нагрузка | 240 км/ч | Устойчивость к ураганным ветрам. |
| Габариты (Д×Ш×В) | 593 × 272 × 229 мм | Компактный корпус. |
| Масса без подставки | 15 кг | Требует усиленного крепления. |
| Наработка на отказ | ≥ 80 000 ч | Более 9 лет непрерывной работы. |
| Гарантия | 36 месяцев | 3 года гарантии на оборудование. |
| Код ТН ВЭД | 8530800000 | — |
| ОКПД2 | 27.90.70.000 | — |
| Страна производитель | Россия | — |
🧠 Совет от инженера «АльфаПолюс»
Для каких объектов нужен ЗОВ-А: Этот огонь устанавливается на объектах выше 150 метров. Например, телебашни, мачты сотовой связи, дымовые трубы ТЭЦ. На объектах такой высоты огни высокой интенсивности обязательны для дневной идентификации.
Важно про молниезащиту: Несмотря на встроенную защиту от перенапряжений, объект должен иметь внешнюю систему молниезащиты. Огонь должен находиться в защитной зоне молниеотвода. Эксплуатация без надлежащего заземления аннулирует гарантию.
Синхронизация: Все огни на объекте должны давать одновременные проблески. Это требование ICAO для правильной идентификации объекта пилотами.
Расстановка по высоте: Огни ЗОВ-А устанавливаются с интервалом не более 100–105 метров по высоте объекта. Верхний огонь — на самой высокой точке (или на 1,5–3 м ниже обреза трубы).
📥 Полезный материал
Чек-лист "Проверка заградительного огня (ЗОМ) перед монтажом и в процессе эксплуатации"
📥 Скачать чек-лист (PDF)📘 Важно знать
Установка заградительных огней — обязанность владельцев высотных объектов. В нашей статье подробно разбираем требования норм РБ и международных стандартов ICAO: «Заградительные огни на высотных объектах: обязанность, безопасность и нормы ICAO».
Важно знать
✈️ Как правильно установить заградительные огни?
Не знаете, сколько огней нужно на вашу вышку или трубу? Почему на одних объектах ставят сдвоенные огни, а на других — одинарные? Мы подготовили простое руководство по светомаркировке высотных объектов.
В статье вы найдёте: требования для объектов разной высоты, схемы размещения огней, ответы на частые вопросы и разбор типовых ошибок.
