Огни границы зоны приземления и отрыва TLOF для вертодромов
Огни границы зоны TLOF — световая маркировка зоны приземления и отрыва вертодрома
Огни границы зоны TLOF (Touchdown and Lift-Off Zone) — это специализированные светосигнальные приборы для обозначения границ зоны приземления и отрыва вертолётов. Они используются на вертодромах и вертолётных площадках для визуального определения посадочной зоны в тёмное время суток и при ограниченной видимости.
Изделие полностью соответствует требованиям Приложения 14 ICAO (Том II «Вертодромы») и Федеральных авиационных правил (ФАП 69). Установка таких огней — обязательное требование для сертификации вертолётных площадок.
Ключевые особенности:
- ✈️ Соответствие ICAO: п. 5.3.6 и п. 5.3.8 Тома II Приложения 14.
- 🟢 Цвет свечения: зелёный (520-525 нм) — стандарт для зон приземления, или белый (6000-6500 нм) — по выбору.
- 💧 Степень защиты IP65/IP68: Полная защита от пыли и водяных струй. Разъёмы — IP68.
- ❄️ Широкий температурный диапазон: от -60°C до +50°C.
- 💡 Низкое энергопотребление: менее 5 Вт.
- 🔧 Прочный алюминиевый корпус: литьё под давлением, порошковая покраска.
- 🛡️ Защита от птиц и животных: специальный шип на защитном колпаке.
- 🔌 Герметичные разъёмы Weipu SP21 (IP68).
Технические детали:
- Напряжение питания: 90…245 В (в зависимости от исполнения).
- Схема питания: последовательная или параллельная.
- Регулировка яркости: без управления / 10/30/100% / фазовая / 6,6А (в зависимости от исполнения).
- Светодиодный источник света — не требует замены в течение всего срока службы.
- Заливка электроники силиконовым компаундом — защита от влаги и отвод тепла.

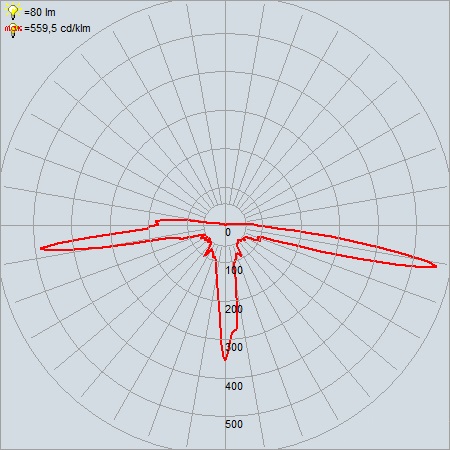

- Линза Френеля — обеспечивает точное светораспределение.
Конструктивные особенности:
- Корпус из алюминиевого сплава ADS-12 (литьё под давлением).
- Крепление крышки винтами М4 из нержавеющей стали (потайная головка).
- Силиконовая прокладка — надёжная герметизация.
- Защитный колпак из поликарбоната, стойкого к УФ-излучению.
Что входит в комплект:
- 📦 Огонь границы зоны TLOF — 1 шт.

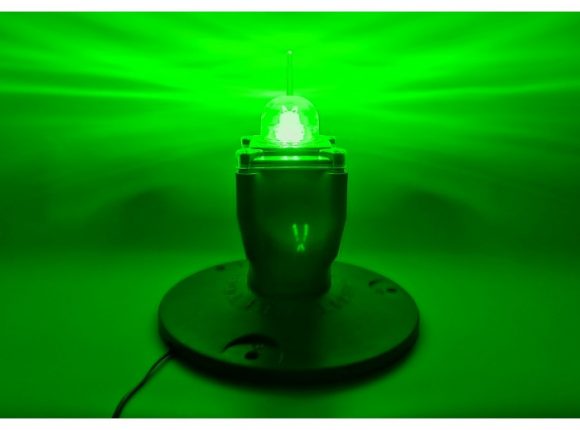

- 🔧 Универсальная подставка (СВТТ.712362) — для монтажа.
- 📄 Паспорт и руководство по эксплуатации.
- 📜 Сертификаты соответствия (копии по запросу).
Где применяется:
- 🚁 Сертифицированные вертодромы и вертолётные площадки.
- 🏥 Площадки санитарной авиации (при больницах, медицинских центрах).
- 🏭 Промышленные предприятия с вертолётными площадками.
- 🛩️ Объекты авиации общего назначения (частные вертодромы).
Как купить огни TLOF в Минске?
Компания «АльфаПолюс» является официальным дилером производителя. Мы предлагаем оригинальные светосигнальные огни с полным пакетом сертификатов. Срок поставки — 5–10 рабочих дней. Проконсультируем по подбору и схемам размещения.
📋 Технические характеристики: Огни границы зоны TLOF
| Характеристика | Значение | 🧠 Подсказка от «АльфаПолюс» |
|---|---|---|
| Назначение | Световая маркировка границ зоны TLOF (вертодромы) | Обязательное требование ICAO для вертолётных площадок. |
| Напряжение питания | 90…245 В (в зависимости от исполнения) | Широкий диапазон — работает в любой сети. |
| Схема питания | Последовательная / Параллельная | Выбирается под конкретную схему монтажа. |
| Потребляемая мощность | ≤ 5 Вт | Минимальное энергопотребление. |
| Источник света | Светодиод (LED) | Не требует замены в течение всего срока службы. |
| Цвет свечения | Зелёный (520-525 нм) / Белый (6000-6500 нм) | Зелёный — стандарт для зоны приземления. |
| Регулировка яркости | Без управления / 10/30/100% / Фазовая / 6,6А | Зависит от варианта исполнения. |
| Эксплуатационная температура | -60°C … +50°C | Для любых климатических зон. |
| Степень защиты (корпус) | IP65 | Полная защита от пыли и струй воды. |
| Степень защиты (разъёмы) | IP68 | Герметичные, для заглублённой прокладки кабеля. |
| Корпус | Алюминиевый сплав ADS-12, литьё | Прочный, устойчив к коррозии. |
| Защита от птиц и животных | Специальный шип на колпаке | Предотвращает загрязнение и повреждение. |
| Габариты (Д×Ш×В), мм | 100 × 100 × 140 | Компактный, не занимает много места. |
| Вес | 1 кг | Лёгкий, удобно монтировать. |
| Гарантия | 12 месяцев | Гарантийный срок хранения в упаковке — 36 мес. |
| Страна производитель | Россия | — |
| Код товара | СВТТ.676641.010-02 | Для заказа в прайс-листе или у менеджера. |
🧠 Совет от инженера «АльфаПолюс»
Чем отличается TLOF от FATO? TLOF (Touchdown and Lift-Off Zone) — это непосредственная зона приземления и отрыва вертолёта, обычно в центре посадочной площадки. FATO (Final Approach and Take-Off Zone) — более широкая зона конечного этапа захода на посадку и взлёта. Обе зоны требуют маркировки, но огни TLOF маркируют именно границу пятна приземления.
Как выбрать вариант исполнения? Уточните у проектировщиков схему питания и нужна ли регулировка яркости. Для вертодромов с интенсивным движением требуется управление яркостью (10/30/100%) — это снижает нагрузку на пилотов.
Про монтаж. Эти огни обычно устанавливаются заподлицо с поверхностью вертодрома (в грунт или в бетонное покрытие). Убедитесь, что выбранный вариант исполнения подходит для вашего типа покрытия и способа прокладки кабеля.
Обратите внимание на разъёмы: для заглублённой кабельной сети используйте вариант с одним разъёмом, для кабелей, идущих по поверхности — с двумя (сквозное подключение).
