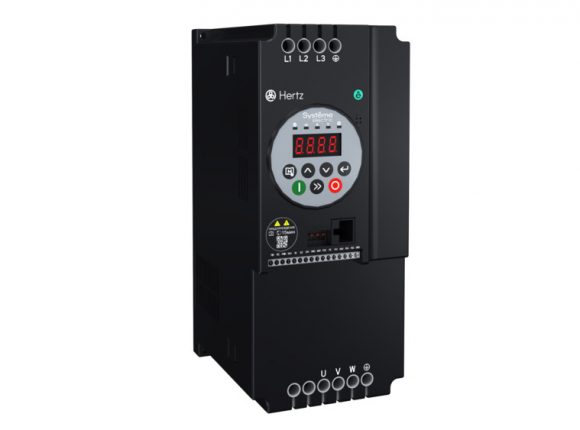

Преобразователь частоты STV050 Hertz 15кВт 380В ЭМС С3 + LED панель оператора SE STV050D15N4
Преобразователь частоты STV050 Hertz 15 кВт 380В — промышленное решение для мощных приводов
Преобразователь частоты STV050 Hertz 15 кВт 380В (артикул STV050D15N4) — это мощное и функциональное устройство для плавного регулирования скорости асинхронных электродвигателей мощностью до 15 кВт. Он идеально подходит для крупных насосных станций, мощных систем вентиляции, конвейеров, компрессоров и другого промышленного оборудования.
Модель 15 кВт на 380В — это выбор для объектов, где требуется высокая мощность и надёжность. STV050 сочетает в себе векторное и скалярное управление, встроенную LED-панель оператора, Modbus RTU и специальные функции для насосно-вентиляторных применений. Устройство готово к работе в жёстких промышленных условиях: покрытие плат (класс 3С2) защищает от влаги и загрязнений, а широкий диапазон питания 380…440В (-15%/+10%) компенсирует нестабильность сети.
Ключевые преимущества STV050 Hertz 15 кВт:
- ⚡ Два режима управления: Скалярный (для вентиляторов, насосов) и векторный без датчика обратной связи (для кранов, конвейеров, центрифуг) .
- 🛡️ Встроенный ЭМС-фильтр (класс С3): Соответствует EN 61800-3. Не создаёт помех для другого оборудования, можно применять без внешних фильтров .
- 💧 Специальные функции для насосов и вентиляции: ПИД-регулятор, защита от «сухого хода», управление несколькими насосами, автоматическая очистка засоров .
- 🔥 Пожарный режим (Fire Mode): Принудительная работа при аварийной ситуации. С контролем целостности кабеля двигателя — безопасность на объекте.
- 📟 LED-панель оператора: Встроенная, несъёмная. Позволяет настраивать параметры, мониторить ток, частоту, напряжение без дополнительного оборудования.
- 🔌 Гибкие интерфейсы: Modbus RTU (RS-485), 4 дискретных входа, 1 аналоговый вход, 1 дискретный выход, 1 релейный выход, 1 аналоговый выход.
- 🧊 Надёжность в тяжёлых условиях: Покрытие плат (класс 3С2 по EN 60721-3-3), рабочая температура до +50°C (до +40°C без снижения мощности).
Где применяется этот преобразователь?
- 💧 Мощные насосные станции: водоснабжение, канализация, дренаж, системы пожаротушения.
- 🌬️ Промышленная вентиляция: приточные установки, вытяжки, вентиляторы градирен, системы дымоудаления.
- 🏭 Конвейеры и транспортеры: плавный пуск, регулировка скорости, защита от перегрузок.
- 🔧 Промышленное оборудование: компрессоры, центрифуги, экструдеры, смесители.
- 🏢 Здания и инфраструктура: системы ОВиК (отопление, вентиляция, кондиционирование) крупных объектов.
Что входит в комплектацию?
- 📦 Преобразователь частоты STV050D15N4 — 1 шт.
- 📟 Встроенная LED-панель оператора — установлена.
- 📄 Руководство по эксплуатации (на русском языке) — в электронном виде на сайте.
Как купить STV050 Hertz 15 кВт в Минске?
Компания «АльфаПолюс» предлагает оригинальные преобразователи частоты с полной гарантией 3 года. Срок поставки — 5–10 дней, уточняйте у менеджеров.
🧠 Совет от инженера «АльфаПолюс»
Выбор между P-типом и G-типом: Для насосов и вентиляторов используйте P-тип (15 кВт) — он рассчитан на квадратичный момент нагрузки. Для конвейеров, кранов, станков, центрифуг — G-тип (11 кВт) с запасом по перегрузке. Если двигатель 15 кВт с постоянным моментом — берите преобразователь с запасом (следующий типоразмер).
Пожарный режим: При активации (замыкание входа) ПЧ игнорирует ошибки и принудительно работает на заданной частоте. Для систем дымоудаления и противопожарной вентиляции — обязательно настраивайте. Контроль целостности кабеля двигателя сработает, если кабель оборван.
Монтаж в шкафу: При установке нескольких ПЧ рядом выдерживайте расстояние 50 мм. Не перекрывайте вентиляционные отверстия. Если шкаф герметичный — предусмотрите вентиляцию или охлаждение. При токе 32 А тепловыделение значительное.
Настройка ПИД-регулятора: Для поддержания давления или температуры используйте встроенный ПИД. Аналоговый вход подключаете к датчику (0–10В или 4–20 мА). В параметрах задаёте задание (уставку) и коэффициенты. Начните с P = 0,5–1, I = 10–20 с, D = 0. Подстраивайте по отклику.
📋 Технические характеристики STV050 Hertz 15 кВт (STV050D15N4)
| Характеристика | Значение | 🧠 Подсказка от «АльфаПолюс» |
|---|---|---|
| Код товара | 1839851 | Код для заказа |
| Артикул / Модель | STV050D15N4 | Полное обозначение для заказа в прайс-листе или у менеджера. |
| Мощность двигателя (P-тип) | 15 кВт (насосы, вентиляторы) | P-тип — для квадратичных нагрузок. Ток 32А. Перегрузка 120% на 60 секунд — запас для скачков. |
| Мощность двигателя (G-тип) | 11 кВт (постоянный момент) | G-тип — для конвейеров, станков. Ток 25А. Перегрузка 150% на 60 секунд — для тяжёлых пусков. |
| Номинальное напряжение | 3Ф 380…440В (-15%/+10%) | Широкий диапазон — работает даже при просадках до 330В и скачках до 480В. Надёжно в наших сетях. |
| Номинальный ток (P-тип) | 32 А | Учитывайте этот ток при выборе автомата и кабеля. Для двигателя 15 кВт достаточно с запасом. |
| Выходная частота | 0…599 Гц | Для стандартных двигателей достаточно 50–60 Гц. Высокая частота — для специальных высокоскоростных шпинделей. |
| Тип управления | Скалярное и векторное (без датчика) | Скалярное — для насосов и вентиляции (просто и надёжно). Векторное — для точного момента (краны, конвейеры, станки). |
| Встроенный ЭМС-фильтр | Класс С3 (EN 61800-3) | Не создаёт помех для другого оборудования. Можно устанавливать без внешних фильтров. Экономия на комплектующих. |
| Панель оператора | Встроенная LED (несъёмная) | Настройка и мониторинг без дополнительных аксессуаров. Показывает ток, частоту, напряжение, ошибки. |
| Коммуникация | Modbus RTU (RS-485) | Стандартный протокол для АСУ ТП. Можно интегрировать в SCADA, диспетчеризацию, управлять с ПЛК. |
| Количество входов/выходов | 4 DI, 1 AI, 1 DO, 1 RO, 1 AO | Достаточно для большинства задач. Можно подключать датчики, кнопки, реле, управлять внешними устройствами. |
| Специальные функции | ПИД-регулятор, пожарный режим, защита от сухого хода, управление несколькими насосами | Всё для автоматизации насосных станций и вентиляции. Пожарный режим — принудительная работа при аварии. |
| Степень защиты (IP) | IP20 | Для установки в щиты, шкафы. В помещениях без агрессивной среды. Требуется дополнительная защита от влаги и пыли. |
| Покрытие плат | Класс 3С2 (EN 60721-3-3) | Защита от влаги, соли, пыли. Можно ставить в некондиционируемых помещениях, на насосных станциях. |
| Рабочая температура | -20°C … +50°C (до +40°C без снижения мощности) | До +40°С — полная мощность. Выше — снижение тока на 2% на каждый градус. Для жарких цехов ставьте с запасом. |
| Монтаж “бок-о-бок” | Минимальное расстояние 50 мм | Компактная установка нескольких ПЧ в одном шкафу. Экономия места. |
| Габариты (Ш×В×Г), мм | 106 × 240 × 146 | Типоразмер D. Компактный для своей мощности, занимает мало места в шкафу. |
| Вес нетто | 2,2 кг | Лёгкий, не требует усиленного крепления. |
| Гарантия | 3 года | Официальная гарантия от Systeme Electric. Ремонтопригодное устройство. |
| Страна производитель | Китай (под контролем Systeme Electric) | Бренд Hertz — часть Systeme Electric. Качество на уровне европейских аналогов. |
| Срок поставки | 5–10 дней | Уточняйте у менеджера актуальное наличие. |
