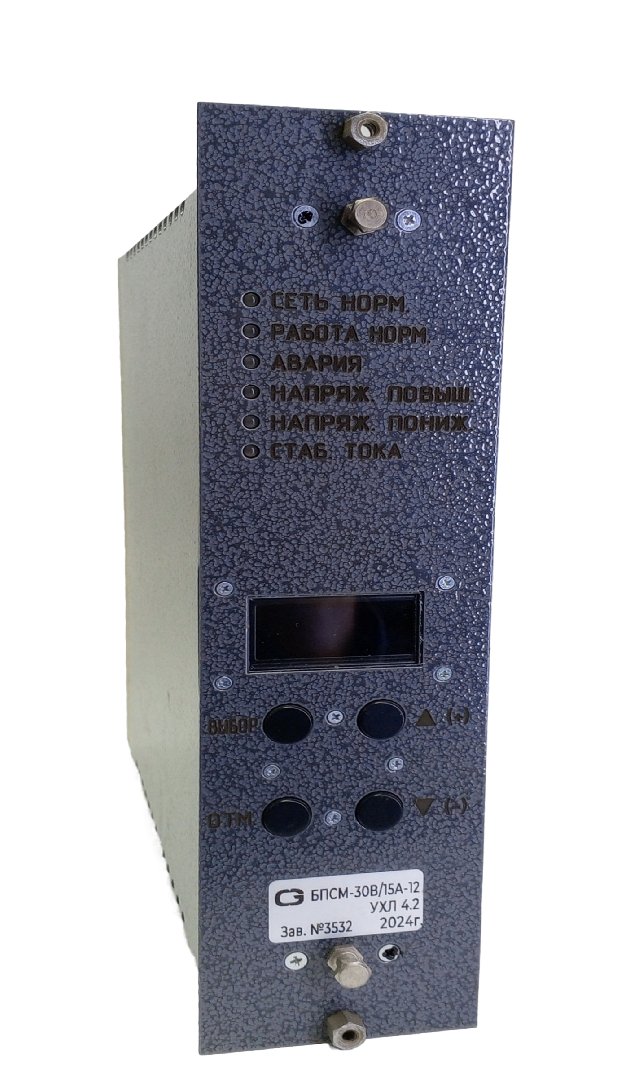

Блок питания БПСМ-30В/15А-14 (22404-00-00-02)
Блок питания БПСМ-30В/15А-14 (22404-00-00-02) — это высоконадежный источник стабилизированного напряжения, специально разработанный для систем железнодорожной автоматики с повышенным номинальным напряжением питания. Он предназначен для прямой замены устаревших блоков БПС-30В/10А-14 в панелях питания электрической централизации (ЭЦ), в составе которых используется резервная батарея из 14 аккумуляторов.
🎯 Ключевое назначение и преимущества
Оптимальное напряжение для 14-элементных АКБ. Блок обеспечивает номинальное выходное напряжение 30.8 В, идеально подходящее для эффективного подзаряда и работы с резервной батареей из 14 свинцово-кислотных аккумуляторов, что характерно для многих современных систем ЭЦ.
Универсальные режимы работы. Как и младшая модель, БПСМ-14 поддерживает три ключевых режима стабилизации напряжения: номинальный (30.8В), форсированный заряд (32.7В) и буферный режим (25.7В). Переключение осуществляется через меню дисплея или по сигналам дистанционного управления (ДУ) 12В.

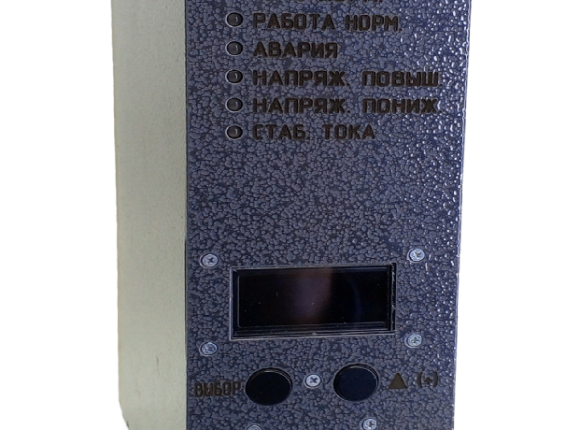

Повышенная мощность и надежность. При максимальном токе 15 А блок развивает мощность до 600 Вт. Он оснащен многоуровневой системой защиты (от перегрева >110°C и перенапряжения >36.5 В), светодиодной индикацией состояния и информативным дисплеем для контроля параметров в реальном времени.
🔧 Надежность для ответственных систем
Конструкция блока рассчитана на непрерывную круглосуточную эксплуатацию в жестких условиях железнодорожных объектов. Средняя наработка на отказ составляет не менее 40 000 часов, а средний срок службы до списания — 20 лет. Соответствие классу безотказности Н2 по ГОСТ 34012-2016 гарантирует, что отказ блока не приведет к катастрофическим последствиям, минимизируя риски для графика движения.
Выбор блока питания БПСМ-30В/15А-14 — это гарантия стабильного и бесперебойного электропитания систем СЦБ с 14-элементным аккумуляторным резервом, а также модернизация парка оборудования с увеличением токовой нагрузки на 50% по сравнению с предыдущим поколением.
Компания «АльфаПолюс» является поставщиком оборудования БПСМ в Республике Беларусь. Для оформления заказа, согласования технических условий и получения подробной консультации обратитесь к нашим менеджерам.
| Параметр | Значение для БПСМ-30В/15А-14 |
|---|---|
| Наименование, код | Блок питания БПСМ-30В/15А-14 22404-00-00-02 |
| Назначение | Источник стабилизированного напряжения для панелей питания ЭЦ с 14 аккумуляторами в резервной батарее. Замена БПС-30В/10А-14. |
| Входное напряжение | ~220 В ±10%, 50 Гц Допустимый диапазон: 160...260 В |
| Выходное напряжение (режим СН) | Номинальное: 30.8 В Диапазон регулировки: 29.8...32.0 В Повышенное (по ДУ): 32.7 В (регул. 31.6...33.8 В) Пониженное (по ДУ): 25.7 ±0.5 В |
| Выходной ток | Номинальный: до 15 А Ток ограничения: 15.0...15.5 А (автоматический переход в режим стаб. тока) |
| Нестабильность выходного напряжения | Не более ±1% (при изменении входного U и нагрузки) Не более ±0.5% (при изменении только входного U) |
| Пульсации выходного напряжения | Не более 150 мВ (размах) |
| Максимальная выходная мощность | Не более 600 Вт |
| Коэффициент полезного действия (КПД) | Не менее 88% (при Uсети=220В, Iнагр=15А) |
| Защита | • От перенапряжения на выходе: >36.5 В • От перегрева: >110°C на радиаторе • Электронная блокировка с сигналом "АИП" |
| Защита при обрыве ОС | Выходное напряжение не превышает 36 В (п. 1.2.5) |
| Климатическое исполнение | УХЛ4 по ГОСТ 15150-69 (К1, МС1 по ГОСТ 34012-2016) Рабочая температура: -20°C ... +60°C |
| Степень защиты корпуса | IP20 (по ГОСТ 14254-2015) |
| Габариты (Ш×В×Г) | Стандартные для серии. (См. рис.1 паспорта, аналогично -12) |
| Масса | Не более 3.8 кг |
| Наработка на отказ (средняя) | Не менее 40 000 часов |
| Средний срок службы до списания | Не менее 20 лет |
| Класс защиты от поражения током | Класс I по ГОСТ 12.2.007.0 (требуется заземление) |
| Производитель | Российская Федерация |
